电磁兼容实验室建设方案

EMC包括EMI（电磁干扰）及EMS（电磁耐受性）两部分，所谓EMI电磁干扰，乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

电磁兼容的研究是随着电子技术逐步向高频、高速、高精度、高可靠性、高灵敏度、高密度（小型化、大规模集成化），大功率、小信号运用、复杂化等方面的需要而逐步发展的。特别是在人造地球卫星、导弹、计算机、通信设备和潜艇中大量采用现代电子技术后，使电磁兼容问题更加突出

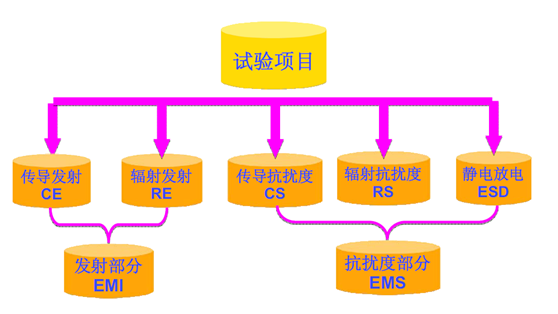

图表 1

1.1  典型配置方案：电源线敏感度测试（传导抗扰度）

 测试目的：

用来检验EUT承受耦合到输入电源线上的信号的能力.

主要测试设备及附件：

·           信号发生器

·           功率放大器

·           耦合变压器

·           电容器，10uF

·           隔离变压器

·           精密电阻，0.5Ω

·           线性阻抗稳定网络(LISN)

校准配置示意图

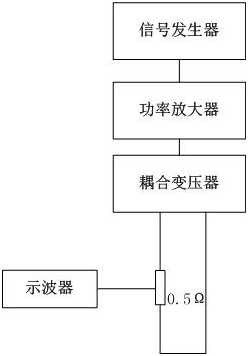

图表2 校准示意图

测试配置示意图

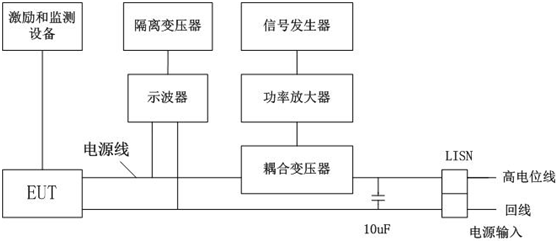

图表 3   DC或单相AC电源线信号注入

1.2  典型应用案例

通用民品电磁兼容测试应用：

·           GB/T 17626.6---2006/IEC 61000-4-2          静电放电抗扰度

·           GB/T 17626.4---2008/IEC61000-4-4         电快速瞬变脉冲群抗扰度

·           GB/T 17626.5---2008/IEC61000-4-5         浪涌（冲击）抗扰度

·           GJB151A                        军用设备和分系统电磁发射和敏感度要求

·           GJB152A                        军用设备和分系统电磁发射和敏感度测量

通用汽车电子电磁兼容测试应用：

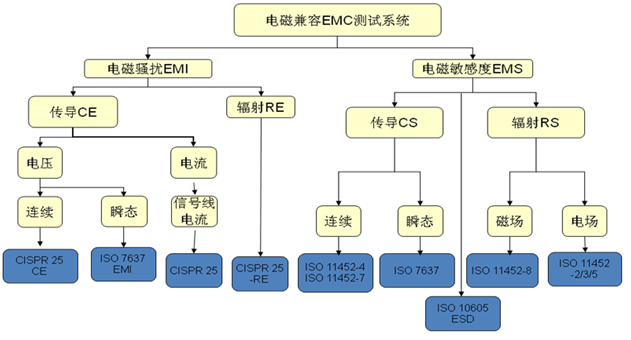

图表4  汽车电子电磁兼容相关测试项及测试标准
