电源质量检测系统方案

1.1  系统简介

      系统组成部分：

试验台：由电源与驱动部分、基础测试部分、负载部分和测控部分组成。

电源与驱动部分：由电源柜、电源控制柜、负载加载装置和输出交流直流适配器组成，主要负责试验所需电源的适配供给和负载的加载控制，此部分接受控制台的手动和自动控制。

基础测试部分：由示波器、万用表等测试测量仪器部分组成，主要为试验提供测试能力。

负载部分：由模拟负载、真实负载和蓄电池组构成，主要为待测发电机提供模拟和真实的工作环境，以满足测试的需要。

测控部分：由测控台、辅助测试仪器和置于系统中各点的各种继电器开关组成，该部分是系统的核心。主要完成控制系统各部分的控制任务，各部分的数据采集分析和处理，并按试验要求生成试验报表。

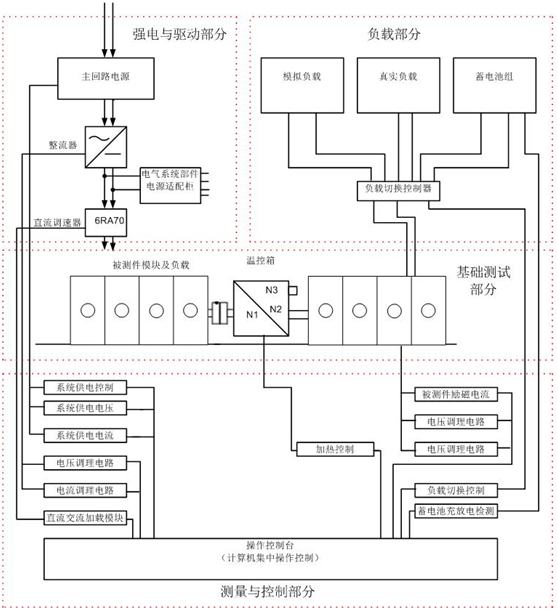

       系统原理图：

                                                                   图表1

    系统控制的结构：

系统的电源是通过仪器进行给定与输出，由断路器进行各个设备的进线保护，通过接触器进行控制输出，最后经过PLC可编程控制器进行自动控制与手动切换操作，各电源与负载的工作状态、反馈信号可进行实时监控与故障记录。

电源系统与负载系统分别安放两个屏柜，电源系统屏柜选用琴式的操作台，方便操作与电源的维护，负载系统屏柜选用立式的柜体，方便负载与被试产品的连接与测试，分别采用快速接头将电源与被试产品及负载与被试产品进行方便可靠连接。

     系统测试的方法：

设备电源与电子负载的精确测量由仪器通过GPIB接口进行实时的通讯，将原始的数据进行记录与数据处理，通过计算公式将原始的数据进行分析得出试验报告要求的数据，通过不同的被试产品得出的数据进行单个或多个组合数据自动进行报告输出。

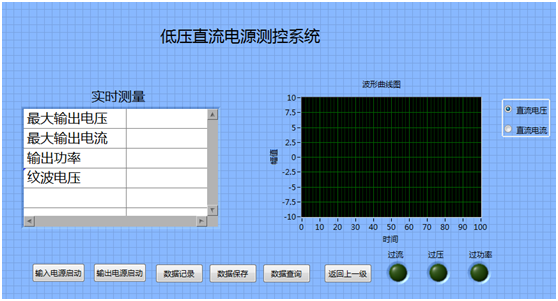

图表2  低压直流软件界面

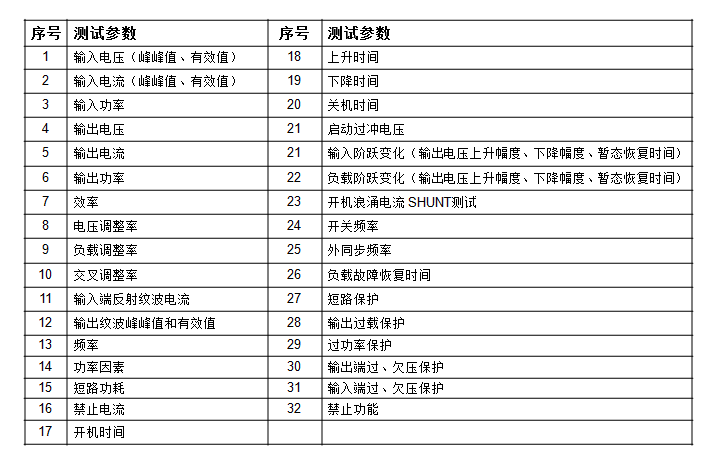

    测试项目

图表3

1.2  典型应用案例

AC-DC、DC-AC、DC-DC电源模块测试应用。
